HD型袋式除尘器

一、概述

HD系列单机袋式除尘器具有结构紧凌、体积小、效率高等，是原HD89系列单机除尘器的换代产品，具有工艺参数合理，能耗低的优点。

该系列机组有六种规格：分A、B、C三型，A型设灰门，B型设抽屉，C型既不设灰门也不带抽屉，下部法兰由根据用户要求直接配接在库顶、料仓、皮带运输转运处等扬尘设备上就地对粉尘直接回收。

二、结构特点

1、风机部件采用通用标准风机，便于维修更换，并采用隔震设施、噪音小。

2、滤料选用的是729圆筒速袋，过滤效果好。

3、清灰机构是采用电动机带动连杆机构，使滤袋抖动而清除滤袋内表面的方法，其控制装置分手控或自控两种。清灰时间的长短由用户自行调节时间继电器。(电控箱请用户随除尘器配套订购)。

4、灰门采用抽屉式和灰斗式两种结构，清除灰尘十分方便。

三、工作原理

随过滤时间，滤袋内表面粘附的粉尘也不断增加，滤袋阻力随之上升，从而影响除尘效果，采用自控清灰尘机构进行定时摇振清灰或手控清灰机构停机后自动摇振数十秒，使粘在滤袋内表面的粉尘抖落下来，粉尘落到灰门，抽屉或直接落到输送皮带上。

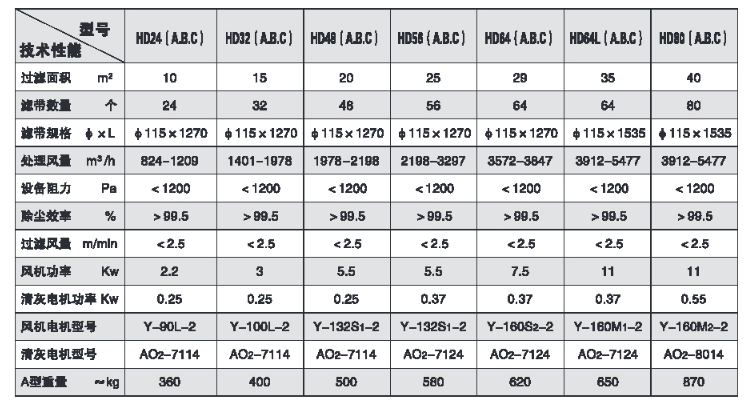

四、HD系列单机袋式除尘器主要技术性能参数

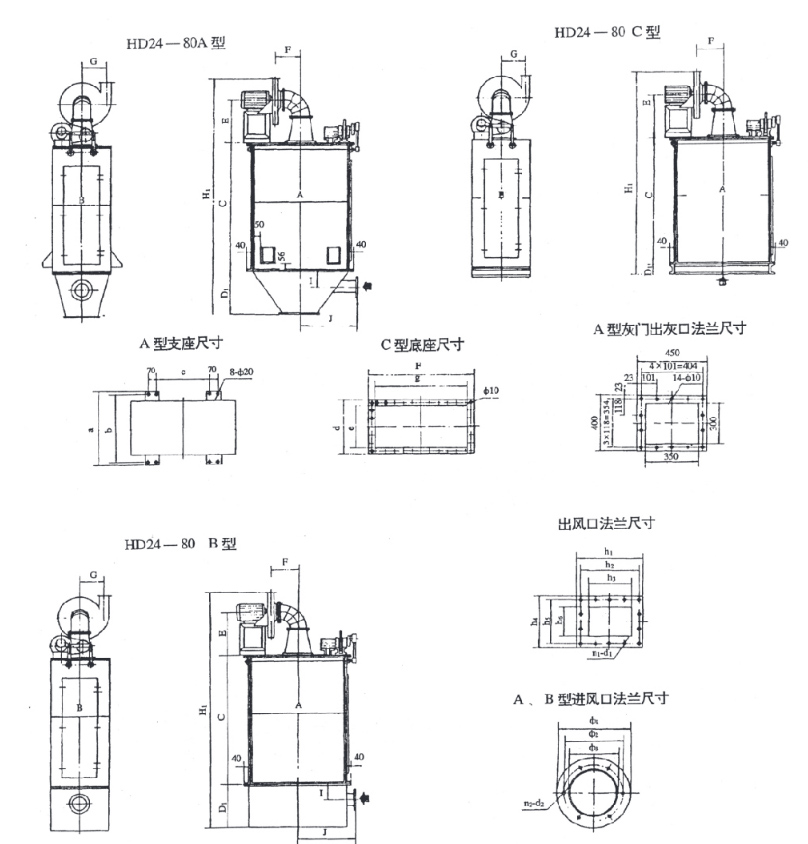

五、HD系列单机袋式除尘器外形图

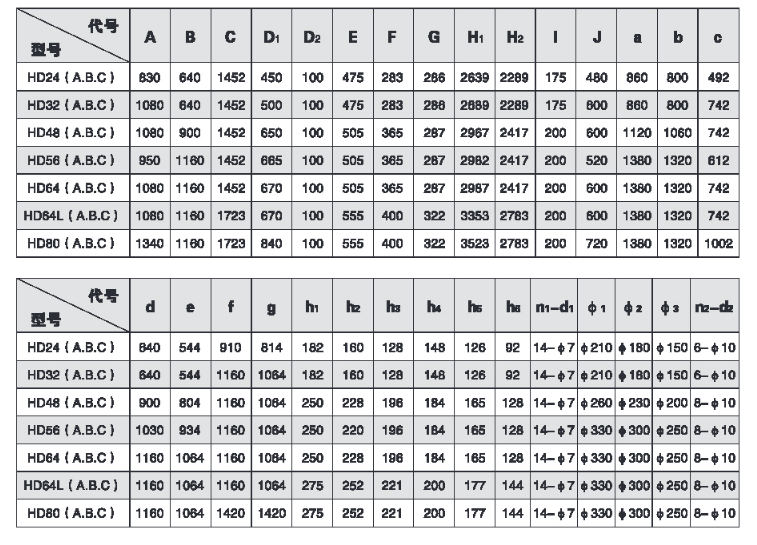

六、HD系列单机袋式除尘器外部参数及联接尺寸

七、使用说明

1、HD系列单机除尘器机组，安袭在产生粉尘的机械设备邻近处，并由用户按照除尘机组上进风口尺寸，自行配制金属或塑料吸尘管道和吸尘罩(亦可订货时与生产厂联系，代为配制)。

2、机组工作前应检查检修门。各法兰连接处是否密封，以免泄漏，降低除尘效果。

3、该机组电压为380V，从机组外部电线接上电源后即可开始使用，初运转时，应注意风机的转动方向(如反转，则只需调换电源接线)。

4、机组电控箱盖，在工作时不得随意打开，如需调清灰时间，或需检修电路时，应停机或切断电源后进行工作。

5、根据粉尘性质和含尘浓度的大小，调节定时清灰。

6、吸尘罩是保证机组处于状态的关键配件，使用单位应根据加工件的外型尺寸及粉尘的性质，按通、近、封、便设计吸尘罩的原则，制作吸尘罩。

7、本机组不适用于潮湿和带有腐蚀的气体。不应长时间处理高于120℃的废气，如需用于处理高温废气，请告知制造厂家订做高温滤布。
