TD75、DTⅡ、DTⅡ(A)带式输送机

一、应用范围

TD75和DTⅡ型带式输送机由于输送量大。维护方便。成本低等优点。而应用于矿山、冶金、化工、煤炭、建材、机械、粮食、轻工、水电、交通等各个行业，连续输送各种散料和成件物品。根据输送要求，可以单机输送，也可以多台或者与其他输送机组成水平或者倾斜的输送系统。TDⅡ型带式输送机由于轻便。输送量大。

带式输送机适用的工作环境温度一般为-25~40℃，对于在特殊环境中工作的带式输送机。如具有耐热、耐寒、防水、阻燃等条件，应另行采取相应的防护措施。

二、整体结构及部件名称

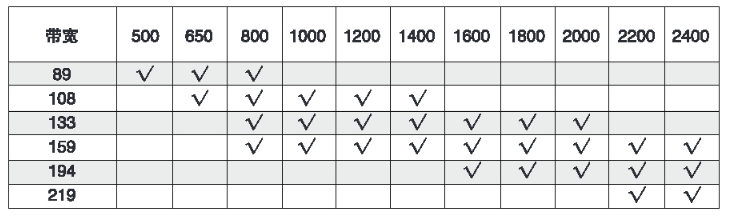

三、托辊参数

四、布置形式及物料输送角度

4-1、带式输送机可以用于水平或倾斜输送，可以倾斜向上，也可以倾斜向下，其典型布置形式参照图4-1。

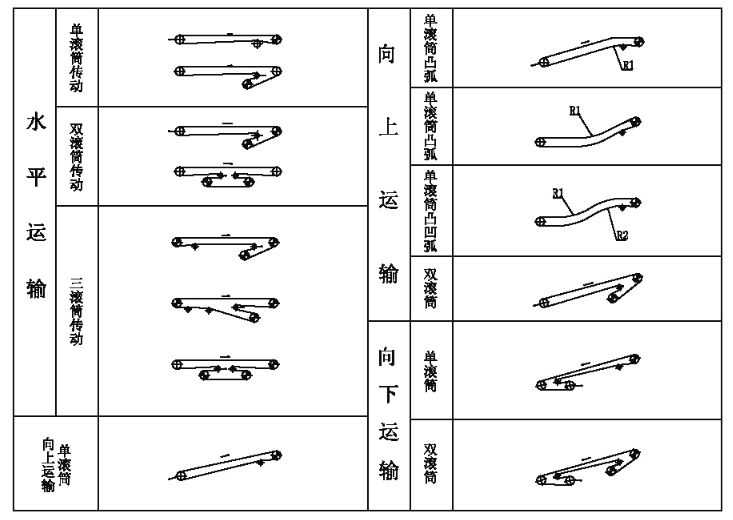

图4-1 输送机典型布置形式

4-2、向上输送时，不同物料所允许的倾角β见表4-1，详细输送时允许的倾角为表二所列值的80%。

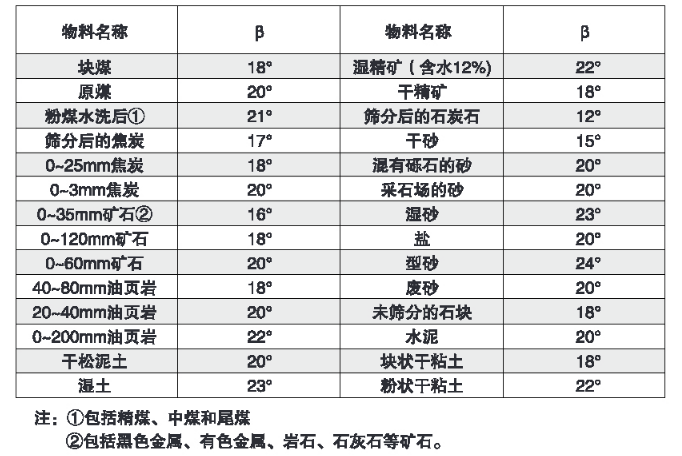

表4-1输送机输送不同物料允许的倾角

4、3在一些输送系统中，可能出现大于表4–1中的倾角，公司亦可提供用于大角度提升的波状挡边带式输送机(大倾角皮带机)。

大倾角皮带机的特点是用波状挡边输送带取代普通输送带，提升量大，其工作原理和结构组成，和通用皮带机相同。

大倾角皮带机主要优点如下：

(1) 许用的输送倾角大，可达到90° ;

(2) 结构简单，主要部件可与通用皮带机互换。使用、维修方便；

(3) 运行可靠。平稳。噪声小；

(4) 不存在装料时的挖掘阻力和运行时物料的内外摩擦阻力。因而功耗小；

(5) 可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。

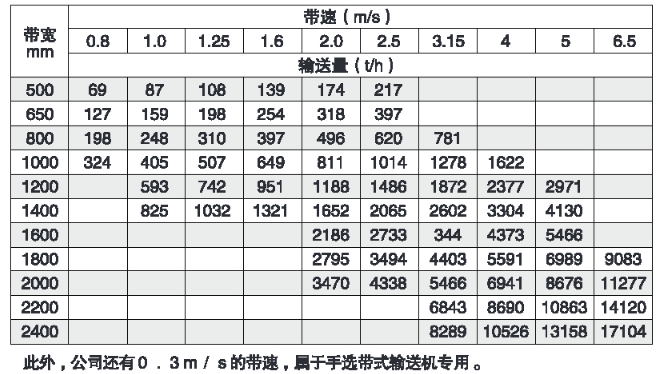

五、输送能力

六、带式皮带机的操作

1、试车时输送机空载启动，对胶带运行情况进行调整，在空负荷运转中，对各个部分进行检查，看是否有故障发生。

2、空负荷试车后，若情况好，即可按照规定能力加料进行满载运作，检查运转是否正常。轴承温度是否剧增。未发现不良现象即可正式使用。

3、空载启动后，方可加料运行。如果皮带机是多台衔接使用，应先从卸料一端开始顺序启动。停车时则相反。并且要在物料全部卸完后。方可进行停车。

4、皮带上不能装载超过标准过大的岩石或其他重物，否则过重的物件将会使胶带下坠或者部件损坏。

5、进料时，不能使输送物由过高的地方落于胶带上。

6、若多台输送机联合使用时，其电气开关连锁。
