DYLV-0.1电液动推杆平板闸阀

一、用途

该闸阀是我厂改进产品，它用于冶金、矿山，建材等行业，是控制粉尘物料流量设备。

二、特点

本阀门操作方便，结构简单。

三、工作原理

该闸阀主要由框架、闸板、电液装置等零件组成，工作时，活塞杆受液压力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。

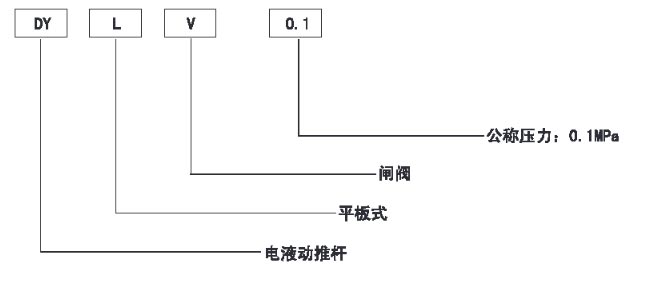

四、型号编制说明

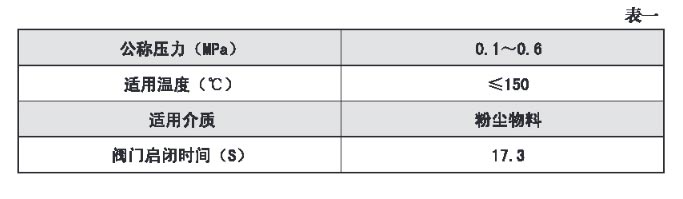

五、主要性能参数

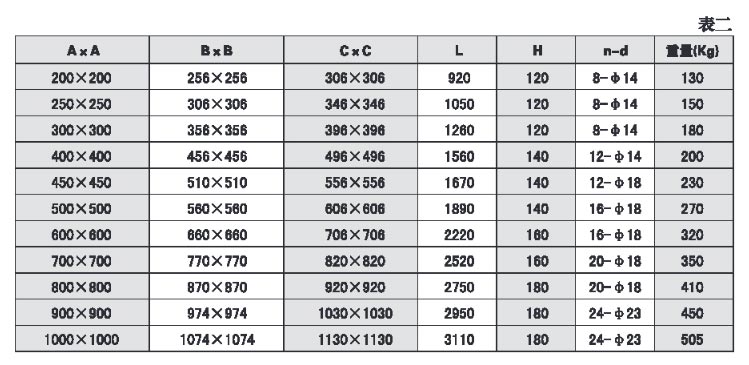

六、主要外形及连接尺寸(见图一、表二)

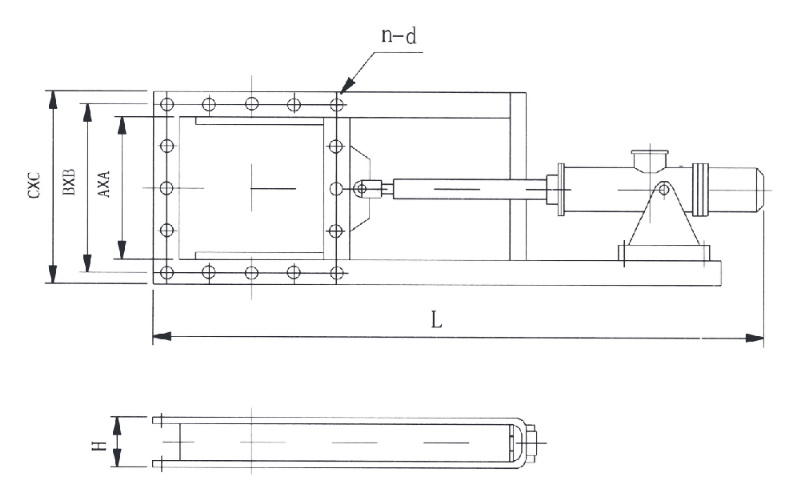

外形及安装尺寸
