DbKSFj/y-Ⅰ、Ⅱ双层电动锁风翻板阀

一、用途

该阀又名锁风喂料机，普遍适用于建材、冶金、化工、电力等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

二、结构特点

本系列阀门采用钢板焊接结构，连杆、曲柄传动机构，及自动复位机构，结构紧凑，工作平稳可靠。

三、工作原理

由减速器带动传动杆通过曲柄、凸轮及连杆分别带动上、下两传动轴旋转，交互开启，通过配备的杠杆系统或拉伸弹簧，保证阀板可靠的复位，防止野风吹入，依确定的开闭频率完成系统的给卸料。

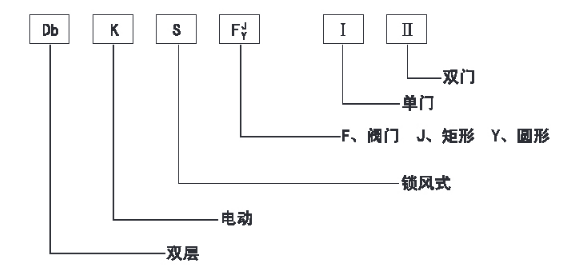

四、型号编制说明

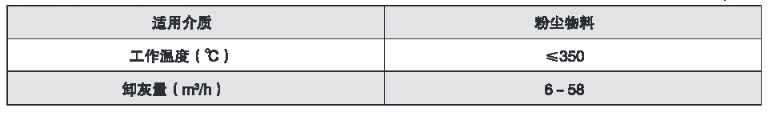

五、主要性能指标

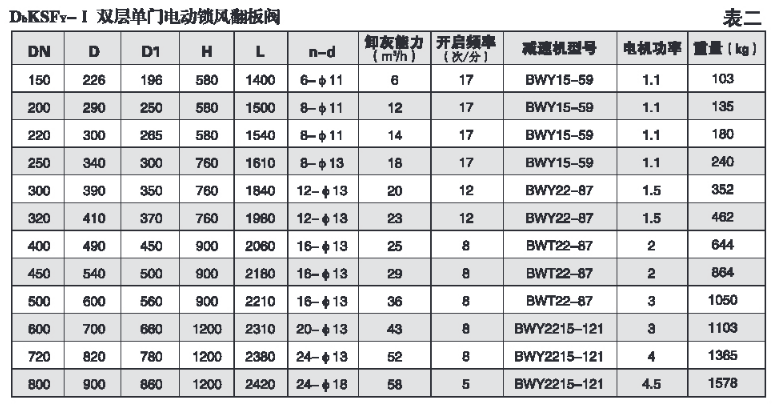

六、主要外形尺寸(见图一、图二、图三、图四、表一、表二、表三、表四、表五)

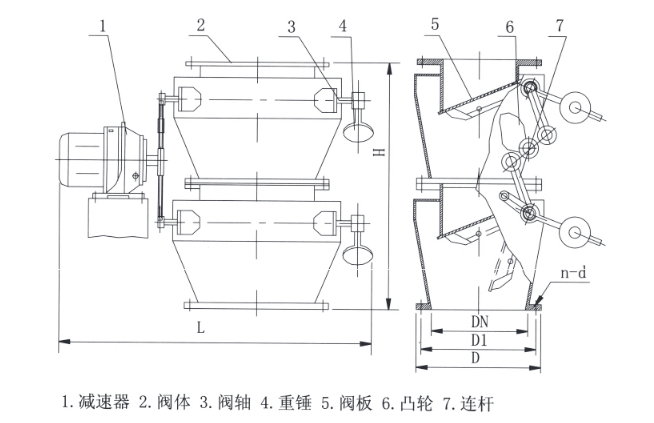

图一、D_bKSF_Y-Ⅰ双层单门电动锁风翻板阀

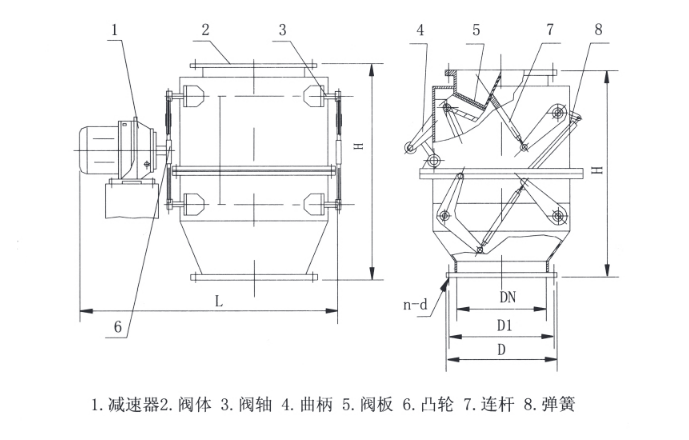

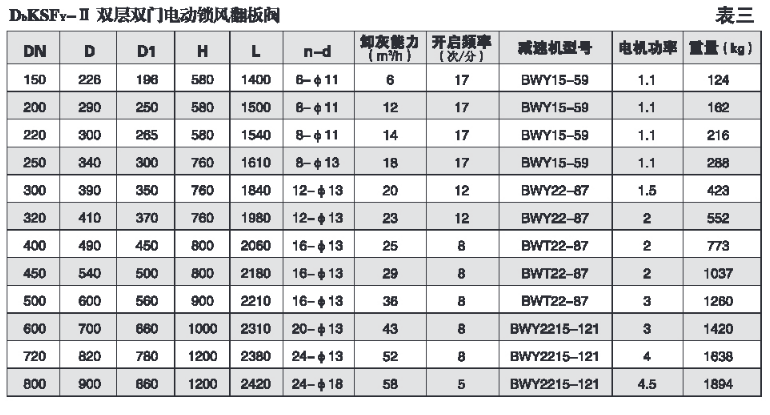

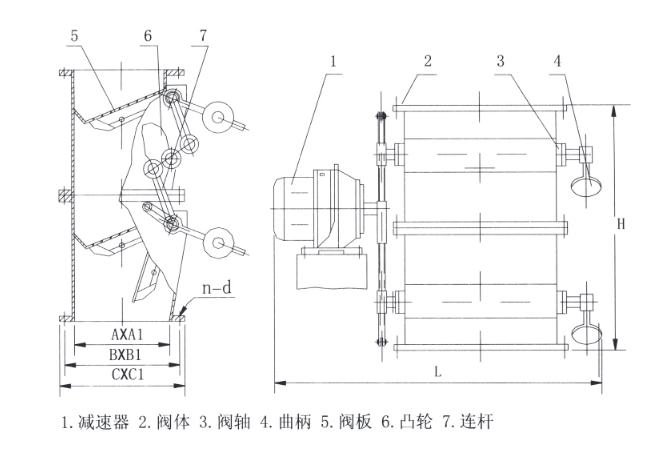

图二、D_bKSF_Y-Ⅱ 双层双门电动锁风翻板阀

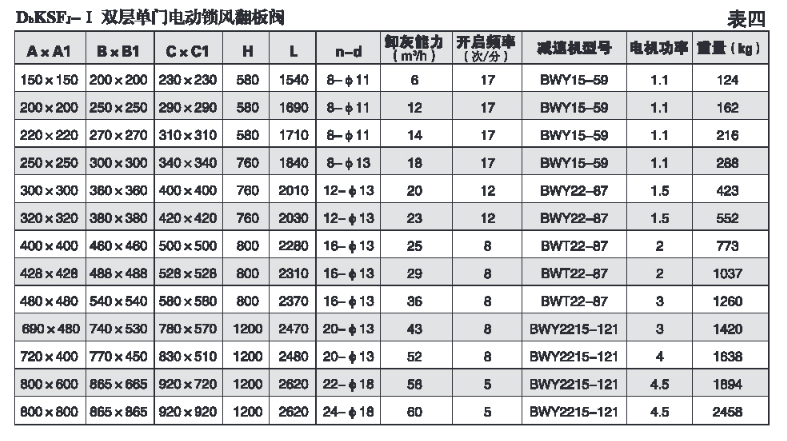

图三、D_bKSF_J-Ⅰ 双层单门电动锁风翻板阀

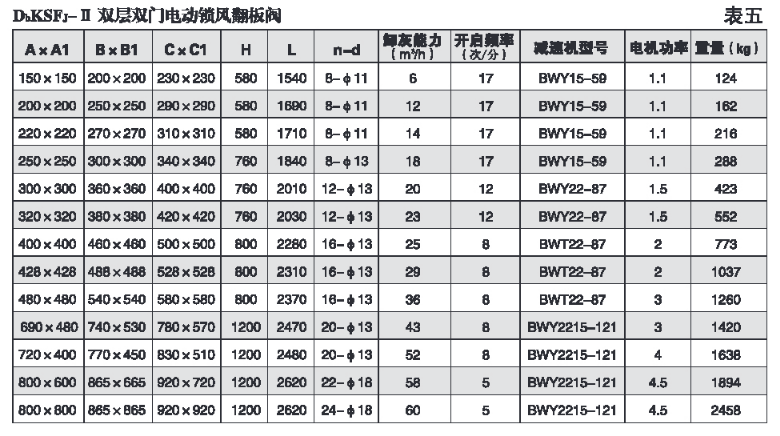

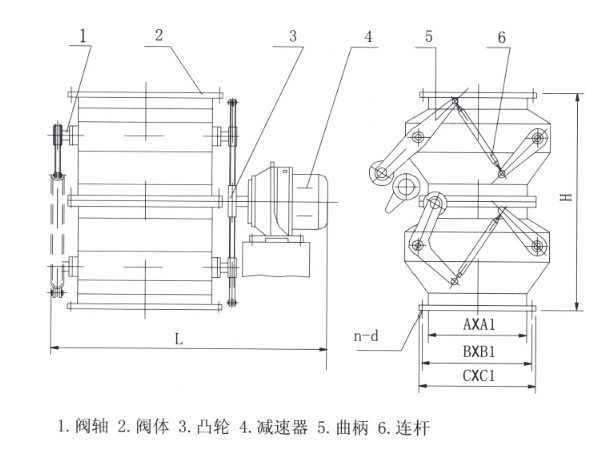

图四、DbKSFJ-Ⅱ 双层双门电动锁风翻板阀
