ZSycVB-0.05型手动百叶圆式窗式阀

一、用途

本阀与手轮机构配套使用，具有流量均匀、启闭力矩小、动作灵敏、性能可靠、口径大、重量轻、泄漏量小等优点，应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调器、电收尘中、能对流体介质进行切断和流通控制。

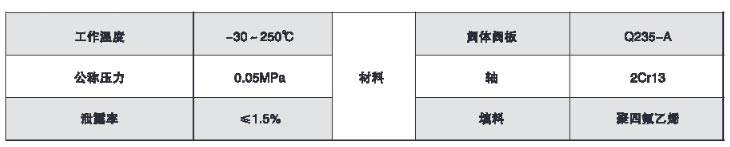

二、主要参数

三、外形及安装尺寸

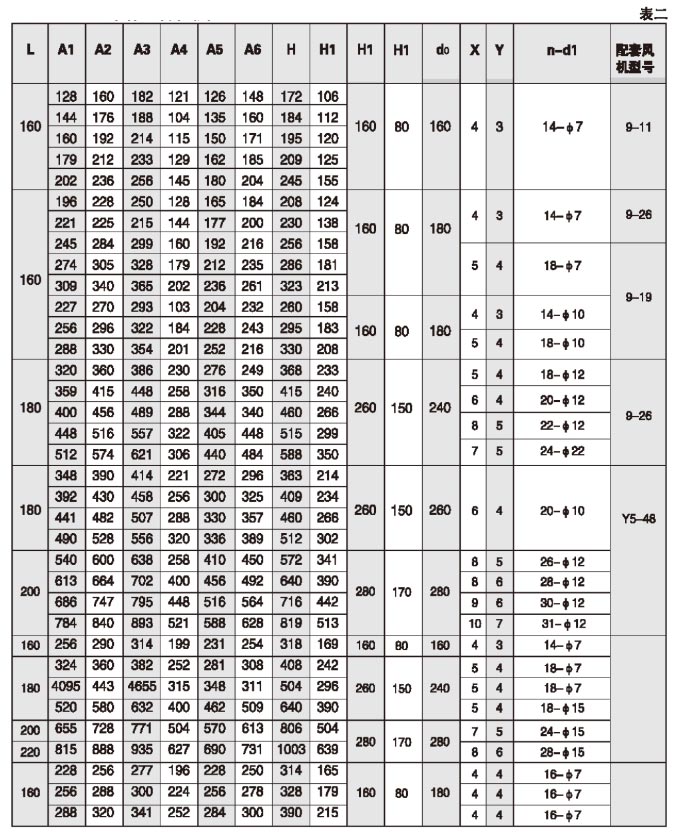

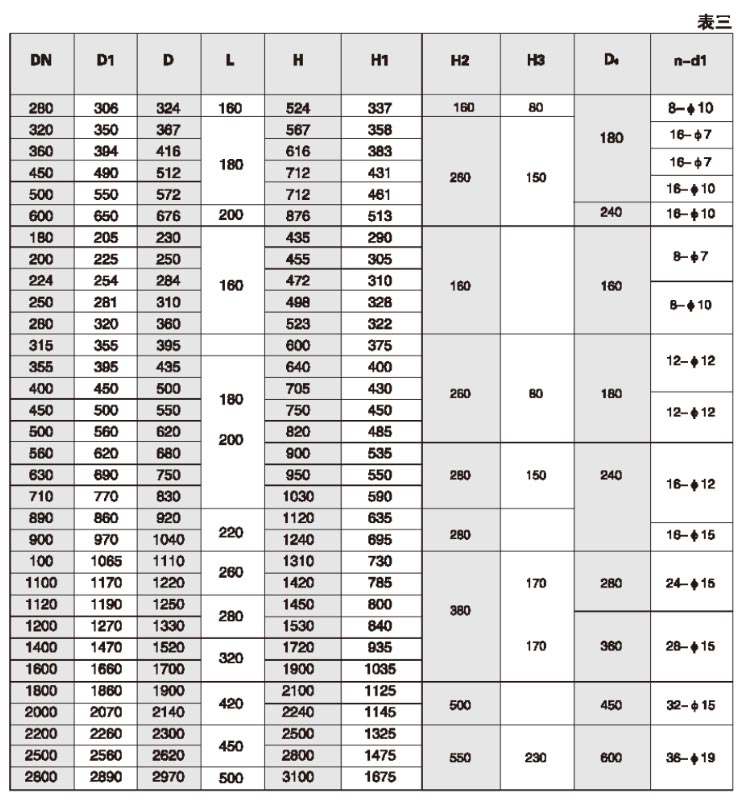

外形见图一、图二、外形安装尺寸见表二、表三

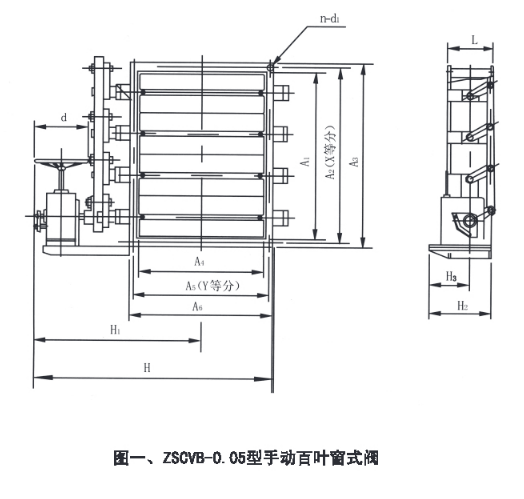

ZSCVB-0.05型手动百叶窗式阀

ZSYVB-0.05型手动百叶圆式阀

四、型号编制说明(ZSYVB-0.05表示手动百叶圆式阀、公称压力0.05MPa，C表示窗式)
