ZKycVB-0.05型电动百叶圆式/窗式阀

一、用途

本阀是与电动执行机构配套使用，具有启闭力矩小、动作灵敏、性能可靠、口径大、重量轻等优点，应用于冶金、建材、电力、石化、轻工等工业部门的风机、空调机、电收尘和各种大型管道中，能对粉尘、气体、进行处电动或手动调节和切断。

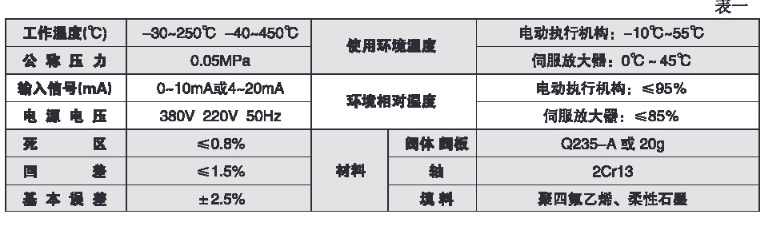

二、主要参数

三、外形及安装尺寸

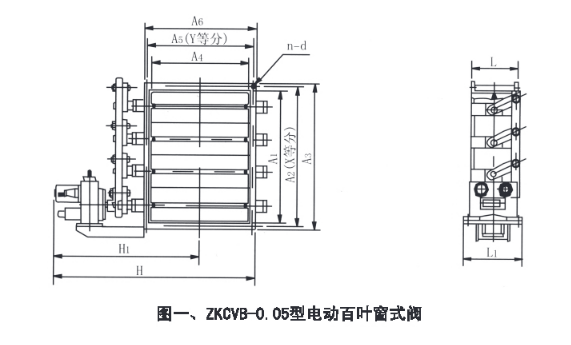

外形见图一、图二，电动百叶圆式阀结构见图二，外形安装尺寸见表二、表三、表四、表五。

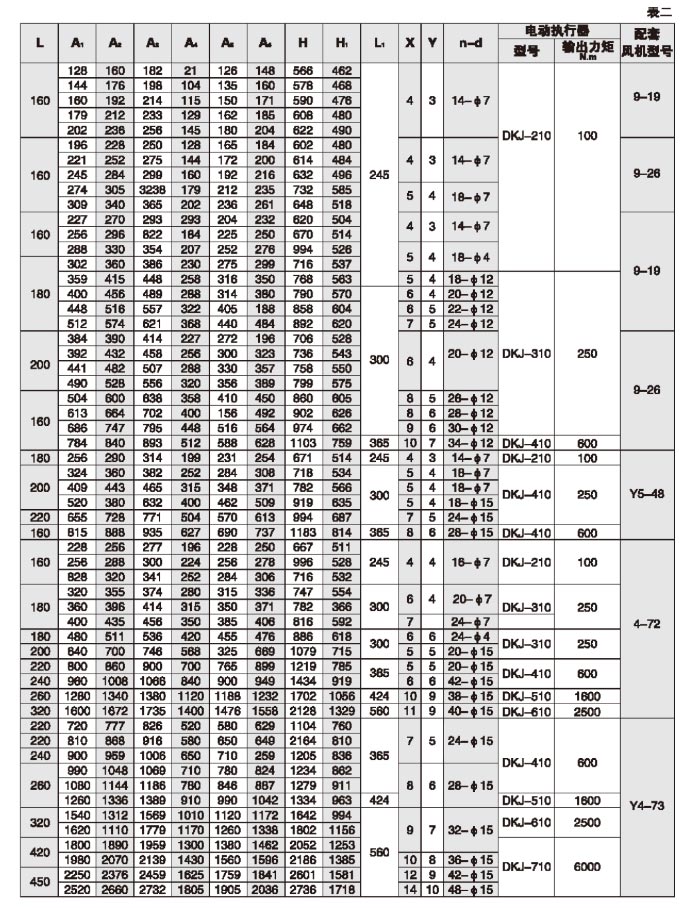

ZKCVB-0.05型 电动百叶窗式阀配用国产DKJ型电动执行机构

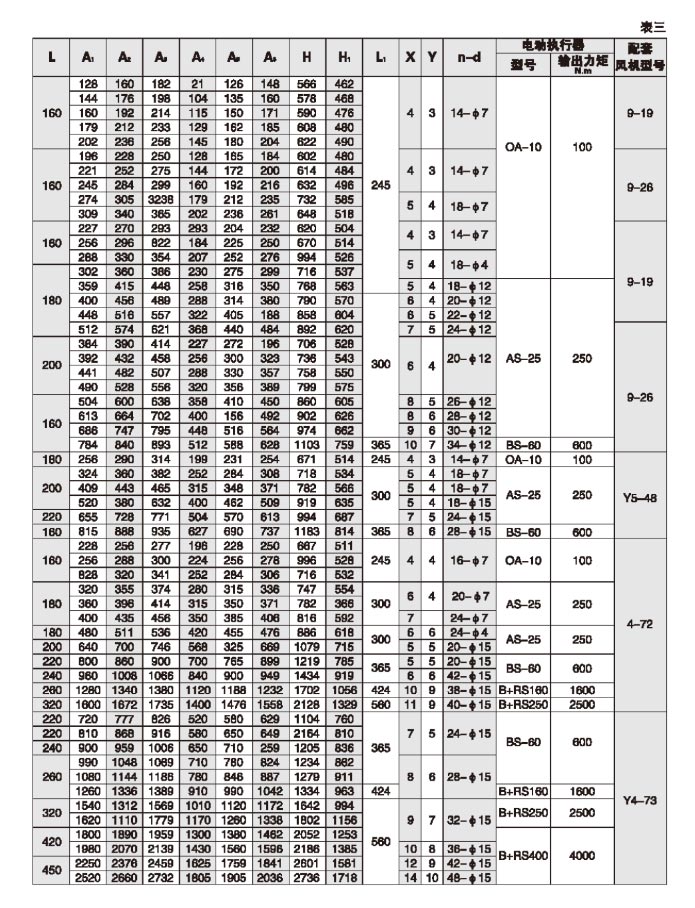

ZKCVB-0.05型 电动百叶窗式阀配用伯纳德B+RS电动执行机构

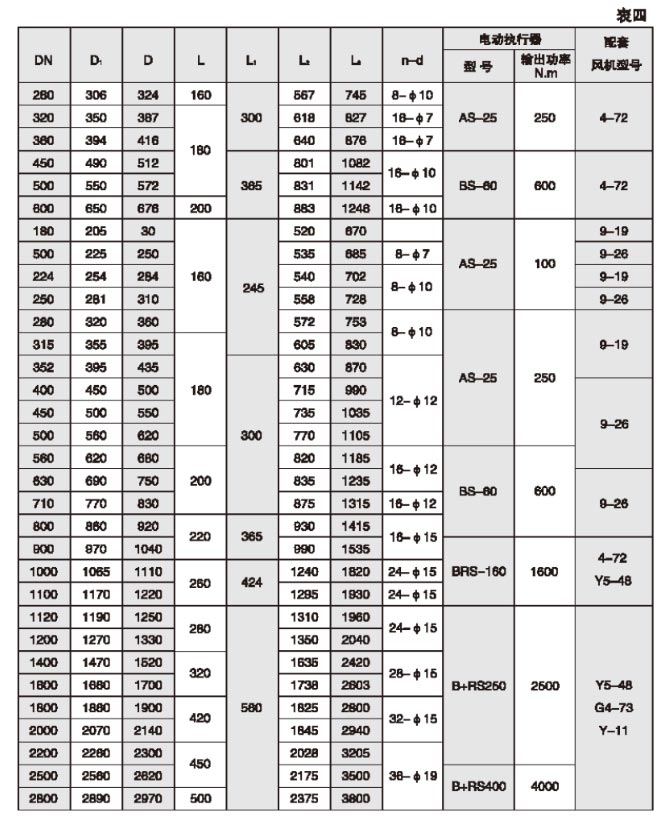

ZKYVB-0.05型

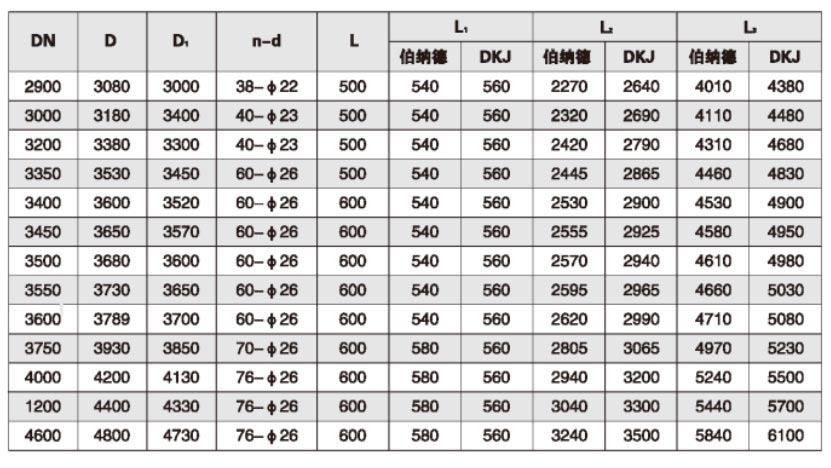

大口径百叶阀与执行器配套外形尺寸
