dsyqFC-a电动、手动、电液动、气动三、四通分料阀

一、用途

本阀是我厂根据市场需要，与有关设计院合作开发的系列产品，是物料输送系统中控制物料快速换向的设备，应用于建材、冶金、矿山、轻工、粮食等行业固体颗粒和粉状物料输送。

二、特点

该阀采用钢板焊接结构、具有体积小、重量轻、阻力小。

采用电动推杆、电液动推杆、气动推杆驱动，可以快速切换物料流向。

三、工作原理

本阀主要由阀体、阀轴、阀板、曲柄机构、电动推杆(电液动推杆、气动推杆或手动机构)等组成，工作时，电、液动推杆的直线往复运动，(手动由外力)通过曲柄带动阀轴、阀板作一定角度的摆动，从而达到控制物料流向，分送物料之目的。

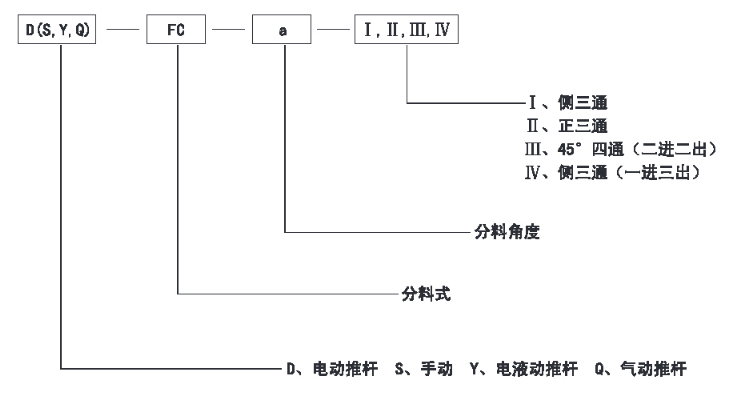

四、型号编制说明

DFC电动(手动、电液动与气动)三通分料阀分为Ⅰ、Ⅱ型，均带导向板，Ⅰ型为侧三通分料阀，Ⅱ型为正三通分料阀，四通分料阀分为Ⅲ、Ⅳ型，均带导向板，Ⅱ型为二进二出，Ⅳ型为一进三出。

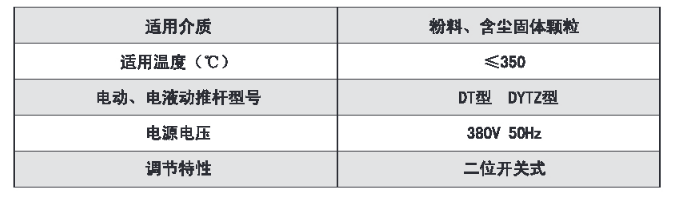

五、主要性能参数

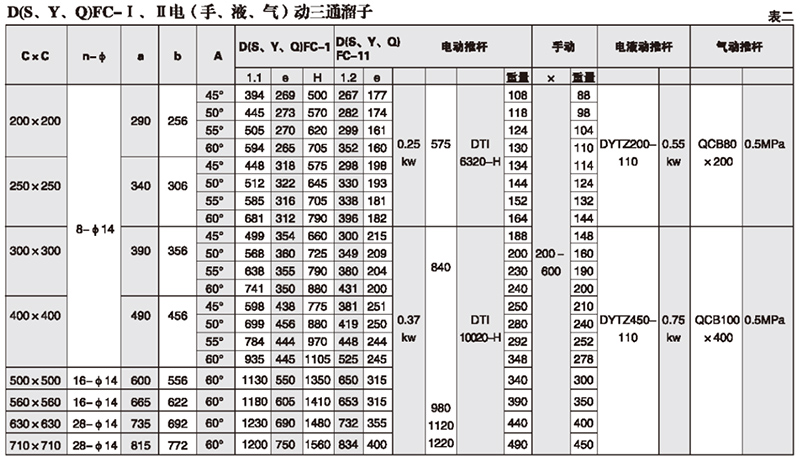

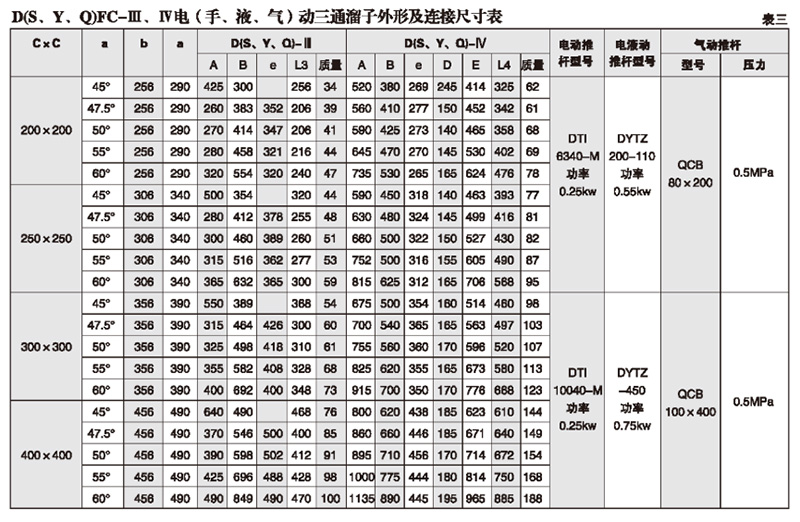

六、主要外型及连接尺寸（见图、表一、表二）

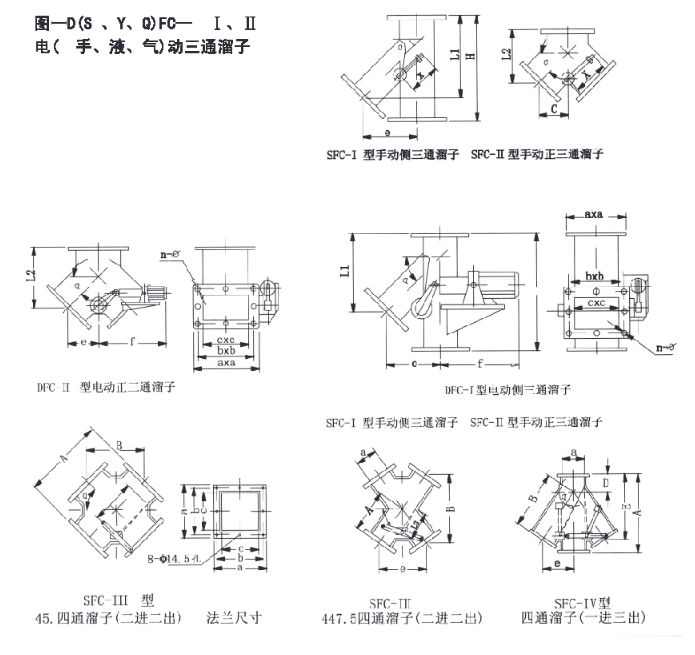

图一D（S、Y、Q）FC-Ⅰ、Ⅱ电（手、液、气）动三通溜子
