电动分料阀

一、概述

ESV型电动分料阀用于粉状物料输送控制物料流量方向，通过调整筒内阀芯的位置，改变流向，应用于建材、冶金、矿山、轻工、粮食等行业，是固体晶粒、粉状物料输送系统中改变物料流向的设备。

电动分料阀主要靠电动执行器控制，电动执行器由输入4-20mA电信号操作。

二、结构特点

该分料阀采用钢板焊接结构、具有体积小、重量轻、阻力小，采用伯纳德电动执行器驱动，可以远程控制物料流量。

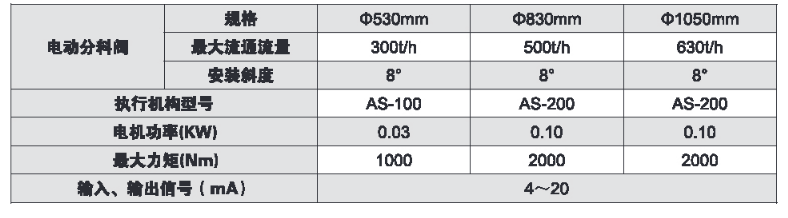

三、技术参数

四、主要结构及工作原理

电动分料阀由电动执行器、壳体、圆弧形阀板和下部充气装置四个部分组成。

工作时，电动执行鼎通过中心轴带动圆弧形阀板作一定角度的摆动，来调整设定位置，下部充气装置使透气层上面的物料成流态化并沿着出料方向被输送出去，从而达到控物料流向，分送物料之目的。

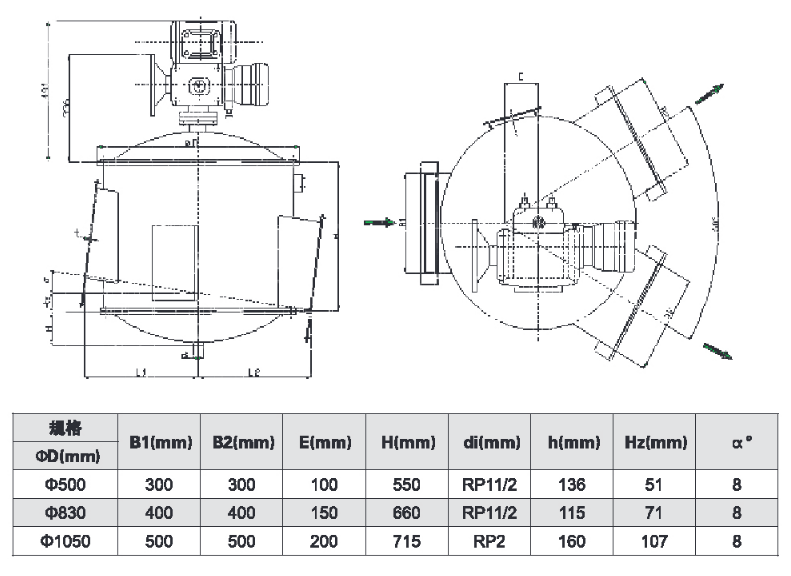

五、外形尺寸

六、操作注意事项

1. 在气体进入电动分料阀下部充气装置之前的气路上安装调节阀，以控制进气量，并根据实际操作情况，做到定时给贮气罐放水。

2. 操作前，先让低压空气(该低压空气应经过干燥器过滤的空气)进入透气层，然后才允许进料，停车时，应先停料，后关气源，长时间停车时，应将透气层上面的物料清除干净。

3. 进入透气层的气源，应为罗茨风机。

4. 不允许进入成团、结块及湿度>1%的物料和杂物，以免圆弧形阀芯卡死。
