DZ1.0袋装装车机

一、概述

水泥袋漩装车机由平形胶带机、卸袋机构、端部溜槽、中间溜槽等组成，平形胶带机的支架采用钢板折弯结构，即美观又牢固y驱动装置采用摆线针轮减速机，节省占地面积张紧主式为中间垂直螺旋张紧，卸袋机构由旋曾立式胶带机、电动推杆和支架三部分组成：当不需要水泥袋从中间位置卸下时，立式胶带机处于包装胶带机的侧边，当需要水泥袋从中间位置卸下时，由电动推杆推动立式胶带机合其摆动与包装胶带机纵向成交叉位置，并开动立式拉带机即可，立式胶带机的两个摆动极限位置设有限位开关，其在工作和非工作状态下的定位由限位开关来实现，特殊设计的溜槽能使水泥袋恰好落到连续胶带机的中心位置。

本系列产品主要有：变幅式装车机及B650行走式装车机两种，电动转弯溜子和装车机配合使用，可自动化控制。

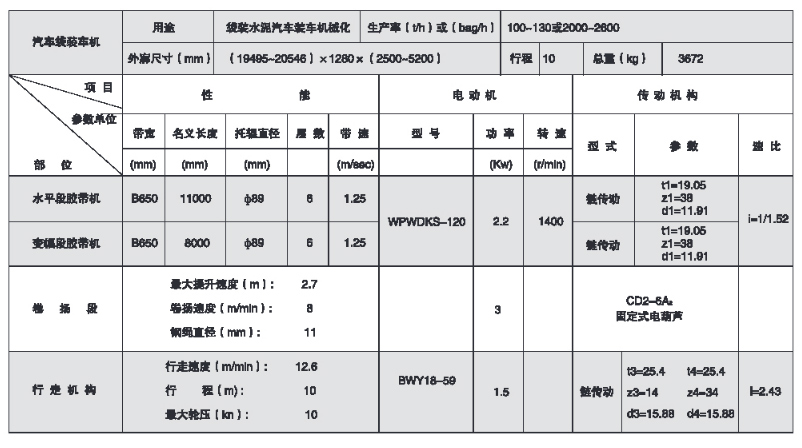

二、性能参数

三、技术要求

1、本机在制造厂组装，按说明书要求进行空负荷试车，调整后方可出厂，考虑运输方便允许在达到上述要求后，方可在中间联接架处，分解拆开螺栓，分段装箱运输。

2、凡进入本机成品袋，要求外形平整，间距均匀清除浮质。

3、水平段腋带层数Z：6，上胶层+下胶=3.0+1.5，变幅段胶带应采用特种花纹胶带，层数为6，上胶层+下胶层=3.0+1.5。

4、轨道钢型号：P18，材质500，应符合G908-86精度要求，轨道安装应达到以下要求：轨道全行程高差不得大于10mm；两条劫距偏差不得超过土5mm；纵向每段不平度不应超过轨距的1/1500，两平行轨道相对标高差不应大于10mm；

轨道接头间隙3-5 mm，安装后焊成整体。

5、车轮鉏组装应达到如下要求：

保证各车轮与车轨面均匀接触；

同一车轮组车轮侧面与轨道间隙不得大于2.5nm；

同侧车轮应在同一纵向平面上。其高差为2.5nm。

6、整机运行在全程应平稳无噪声，在两限端部行程开关应灵敏可靠，卷扬系统应保证在2.7m变幅内灵敏平稳，变幅段支架应灵敏无噪声。

7、电气动力及控制电缆由配电箱引入本机，详见电气部份及其说明书。

8、电动滚筒与驱动缝轮的装配技代号5D(3004-16)处理。
