DQF系列电动球阀

一、概述

DCF系列电动球阀由0型球阀组件和DRQJ系列电动执行机构组成。以220V电源为动力，采用可逆伺服电机作为动力源，通过减速机构带动输出轴，使电动执行机构输出正反转力矩，以实现阀门的开启和关闭。该产品主要用于水泥厂生料均化库库底充气卸料系统，和使用电磁阀相比具有以下优点：

1、接线方便，直观。

2、运转灵活、可靠、平稳。

3、流道通畅（阀全开时接近直管），流阻小。

4、配备位置反馈输出。

5、体积小、重量轻,安装方便。

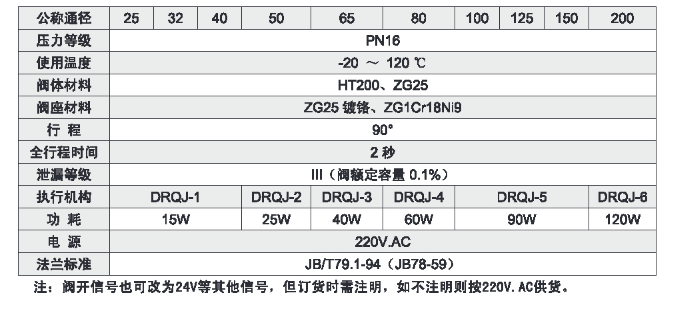

二、技术参数

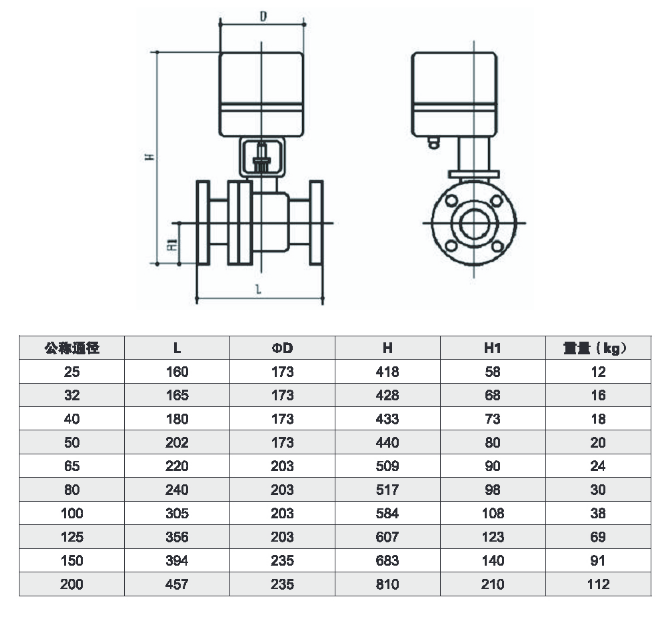

三、外形尺寸及重量

四、安装使用注意事项

安装前请清洁管路，去除焊渣、油污、回丝等污物。

安装时应尽可能使阀处于容易检查、调整和维护的场所。

本产品设有两个电缆接口，一个用于固定电源线和信号输入线，另一个用于固定反馈输出线，用户可根据需要选用。布线完成后请务必锁紧电缆接口。

信号接线请务必按接线圉准确连接，否则易损坏电机。

请确认输入的阀开信号电压是否与继电器相符。

如需打开盖子调整请务必在开盖前切断电源。
